Opis kabla światłowodowego
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Temperatura przechowywania
|
|
Akronimy SC, LC, FC i ST odnoszą się do najpopularniejszych typów złączy optycznych w aplikacjach FTTH i sieciach danych.Terminologia PC/UPC/APC odnosi się do rodzaju polerowania zastosowanego do końcówki optycznej (ferruli), która umożliwia przechodzenie impulsów światła laserowego przez dwa włókna światłowodowe.
Wtedy na przykład typowy pigtail FTTH ze złączem SC/APC odnosi się do złącza SC z polerowaniem APC.
Zanim zaczniesz: Dobrą praktyką jest czyszczenie końcówek ferrul w celu optymalizacji łącza optycznego.Jeśli złącze ulegnie zabrudzeniu, należy użyć środka do czyszczenia złącza optycznego, aby usunąć kurz i plamy.
Schemat typowego złącza światłowodowego typu SC
Szczegóły złącza optycznego SC (złącze subscriptor lub złącze kwadratowe)
* „SC” oznacza... Suscriptor Connector lub Square Connector
* Krótka historia: Opracowany przez Nippon Telegraph and Telephone, stał się najbardziej popularny ze względu na zmniejszające się koszty produkcji.
* Cechy: Szybkie mocowanie typu push-and-pull.Jest kompaktowy, co pozwala na dużą gęstość złączy na instrument.Jest używany w FTTH, telefonii, CATV itp.
* Cechy optyczne: dla włókien jednomodowych i wielomodowych.Straty 0,25 dB.

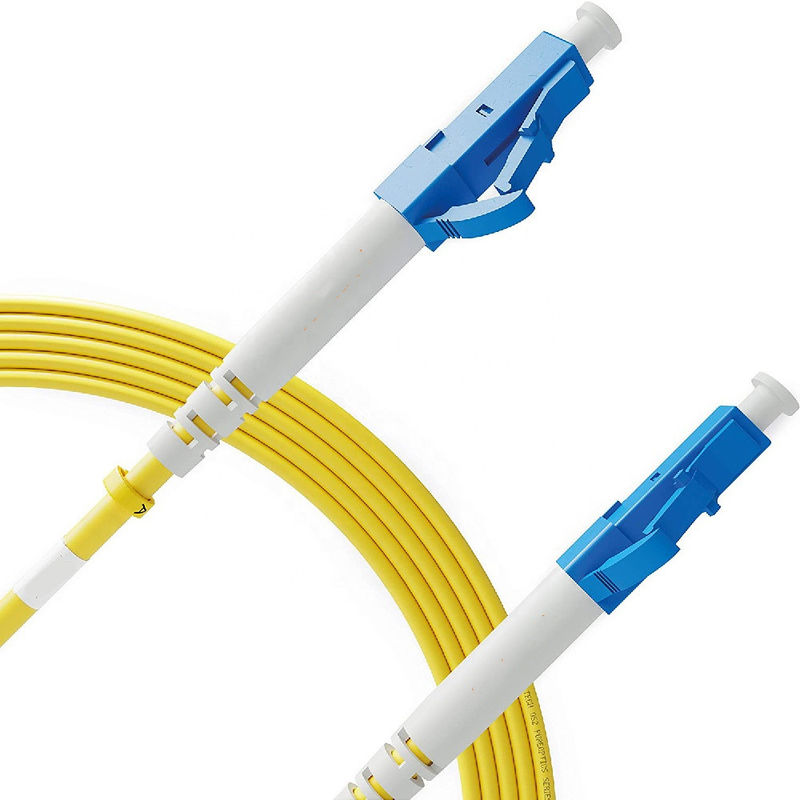

Szczegół złącza optycznego LC (złącze Lucent lub Little Connector)
* „LC” oznacza… Lucent Connector lub Little Connector.
* Krótka historia: Opracowany przez Lucent Technologies i wydany w 1997 roku.
* Cechy: Mocowanie push-and-pull (przypomina RJ45).Bezpieczniejszy i bardziej kompaktowy niż typ SC, pozwalający na jeszcze większą gęstość złączy w szafach, panelach i FTTH.
* Cechy optyczne: dla światłowodów jednomodowych i wielomodowych.Straty 0,10 dB.
Szczegół złącza optycznego FC (złącze Ferrule)
* „FC” oznacza złącze okucia.
* Krótka historia: było to pierwsze złącze optyczne wykorzystujące ceramiczną ferrulę, opracowane przez Nippon Telephone and Telegraph.Jego zastosowanie staje się coraz mniej powszechne na rzecz złącz SC i LC.
* Cechy: Gwintowane złącze jest odporne na wibracje;dlatego jest używany w aplikacjach będących w ruchu.Jest również stosowany w przyrządach precyzyjnych (takich jak OTDR) i jest bardzo popularny w telewizji kablowej.
* Cechy optyczne: dla włókien jednomodowych.Jego straty wtrąceniowe sięgają 0,3 dB.
Polerowanie tulei światłowodowych: PC, UPC i APC
* PC: kontakt fizyczny.Skuwka jest fazowana i wykończona na gładkiej powierzchni.Pozwala to uniknąć pustych przestrzeni między tulejami łączonych złączy i zapewnia straty wtrąceniowe od -30 dB do -40 dB.Jego zastosowanie coraz częściej wypadają.
* UPC: kontakt ultrafizyczny.Są one podobne do złączy PC, co pozwala zmniejszyć straty odbiciowe do marginesu od -40 do -55 dB dzięki ostrzejszej krzywej skosu.Obecny trend polega na używaniu go w terminach, aby umożliwić operatorom wykonywanie testów sieci, na przykład za pomocą OTDRa.
* APC: kątowy kontakt fizyczny.Końcówka ferruli kończy się gładką, nachyloną pod kątem 8 stopni powierzchnią, dzięki czemu jest to złącze, które zapewnia najlepsze łącze optyczne, ponieważ zmniejsza straty odbiciowe do -60 dB, co pozwala na zwiększenie liczby użytkowników w światłowodach jednomodowych.Z tego powodu, w połączeniu ze stale malejącymi kosztami produkcji, APC stał się najczęściej używanym rodzajem polerowania.
