Kabel światłowodowy GYXTW Zewnętrzny kabel światłowodowy z luźną rurką Producent Gyxtw G652D Fiber
2 ~ 24 rdzeniowy jednomodowy i wielomodowy zewnętrzny opancerzony kabel światłowodowy GYXTW
Opis

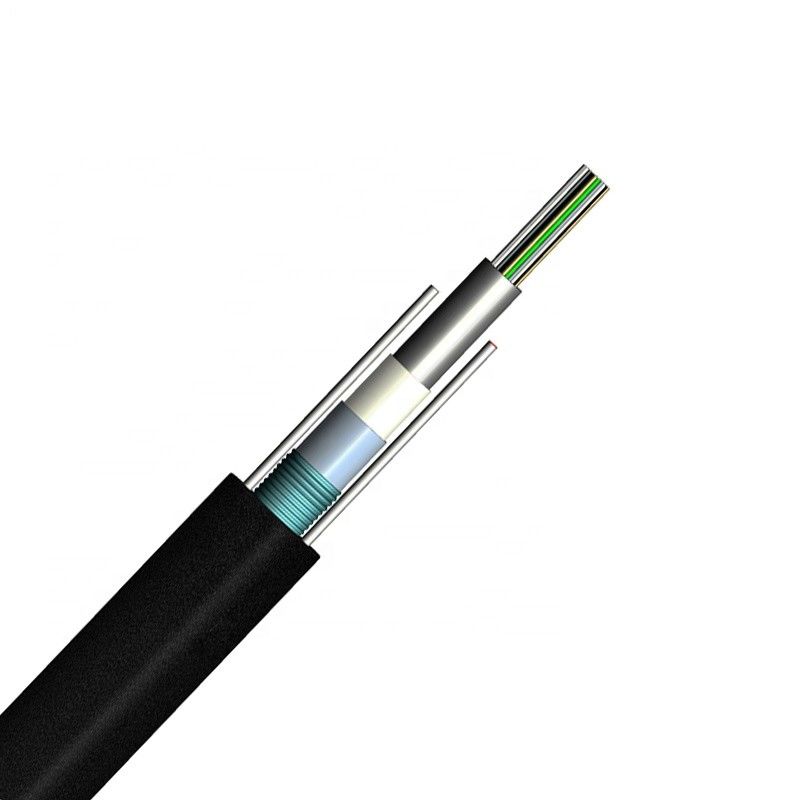

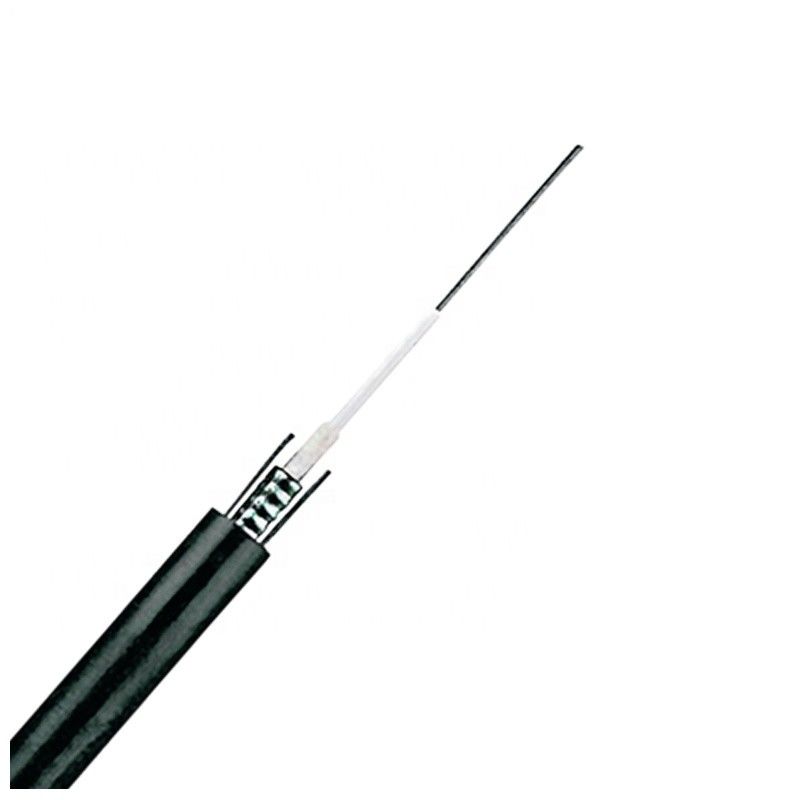

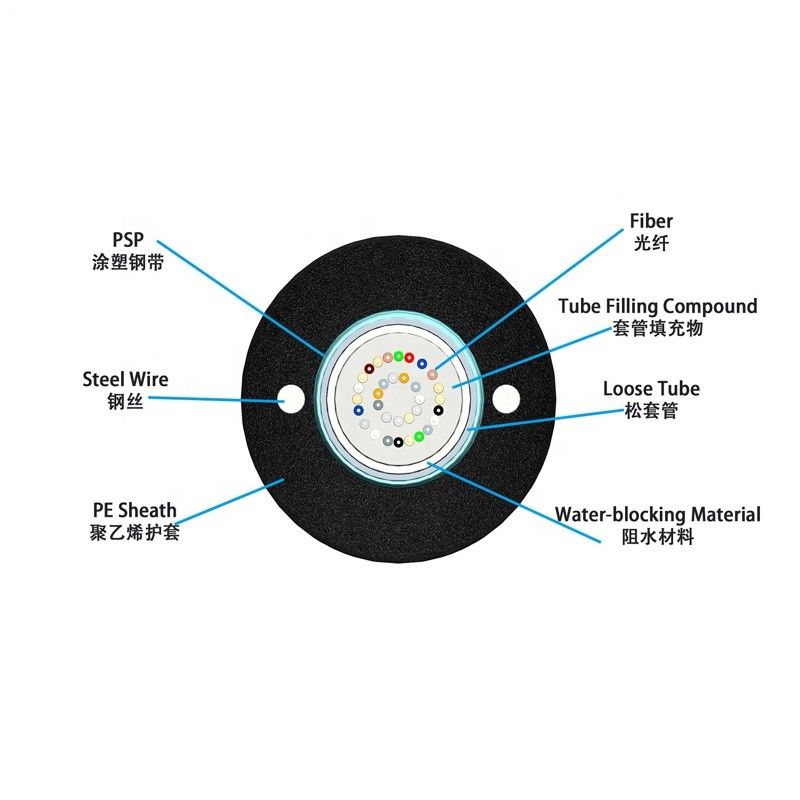

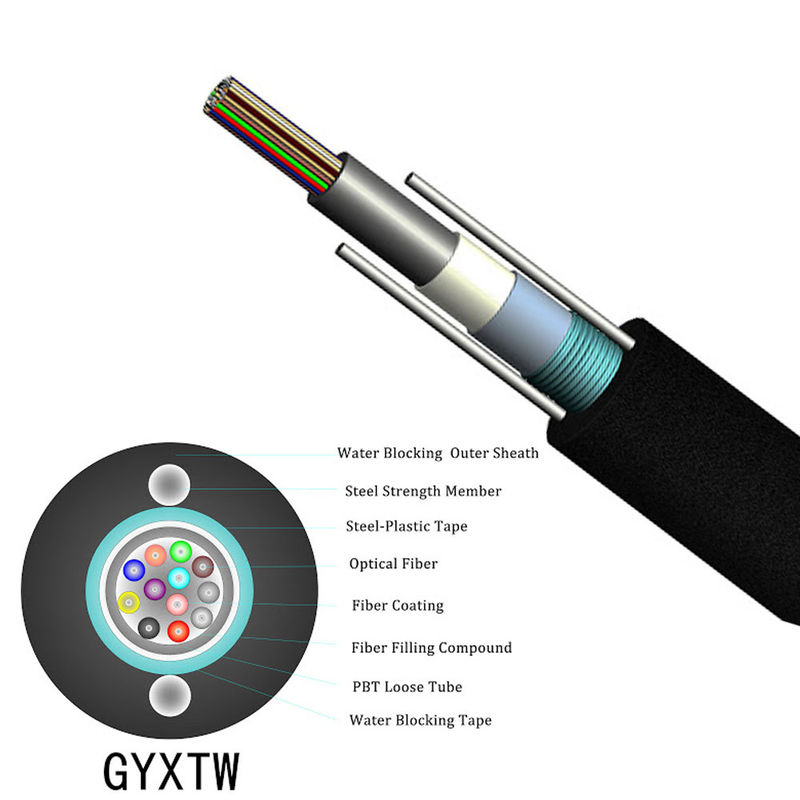

Włókno 250 μm jest umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości.Rury są wypełnione wodoodporną masą szpachlową.Rurka jest owinięta wzdłużnie warstwą PSP.Pomiędzy PSP a luźną rurką zastosowano materiał hydroizolacyjny, aby kabel był zwarty i wodoszczelny.Dwa równoległe druty stalowe są umieszczone po obu stronach taśmy stalowej.Równoległe stalowe druty są umieszczone na dwustronnej taśmie.Kabel zakończony jest osłoną z polietylenu (PE).
funkcje
Dobra wydajność mechaniczna i temperaturowa
Luźna rurka o dużej wytrzymałości, odporna na hydrolizę
Specjalna masa wypełniająca tuby zapewnia krytyczną ochronę włókna
Odporność na zgniatanie i elastyczność
PSP zwiększający odporność na wilgoć
Dwa równoległe druty stalowe zapewniają wytrzymałość na rozciąganie
Mała średnica, niewielka waga i łatwa instalacja
Temperatura przechowywania / pracy: -40 ℃ ~ + 70 ℃
Podanie
Do użytku w kanałach / antenach
Parametr włókna
| Nie. |
Przedmiotów |
Jednostka |
Specyfikacja |
| G.652D |
| 1 |
Średnica pola trybu |
1310nm |
μm |
9,2 ± 0,4 |
| 1550nm |
μm |
10,4 ± 0,5 |
| 2 |
Średnica okładziny |
μm |
124,8 ± 0,7 |
| 3 |
Nieokrągłość okładziny |
% |
≤0,7 |
| 4 |
Błąd koncentryczności rdzenia-okładziny |
μm |
≤0,5 |
| 5 |
Średnica powłoki |
μm |
245 ± 5 |
| 6 |
Nieokrągłość powłoki |
% |
≤6,0 |
| 7 |
Błąd koncentryczności okładziny-powłoki |
μm |
≤12,0 |
| 8 |
Długość fali odcięcia kabla |
nm |
λcc≤1260 |
| 9 |
Tłumienie (maks.) |
1310nm |
dB / km |
≤0,36 |
| 1550nm |
dB / km |
≤0,24 |
Parametry kabla
| Przedmiotów |
Specyfikacje |
| Liczba włókien |
2 ~ 24 |
| Kolorowe włókno powlekające |
Wymiar |
250 µm ± 15 µm |
| Kolor |
Niebieski, pomarańczowy, zielony, brązowy, szary, biały |
| Luźna tuba |
Wymiar |
2,10 mm ± 0,05 mm |
| Materiał |
PBT |
| Kolor |
Naturalny |
| Członek siły |
Średnica |
1,0 mm |
| Materiał |
Stal |
| Zewnętrzna kurtka |
Wymiar |
8,0 mm ± 0,1 mm |
| Materiał |
PE |
| Kolor |
czarny |
Charakterystyka mechaniczna i środowiskowa
| Przedmiotów |
Zjednoczyć |
Specyfikacje |
| Tensio (długoterminowe) |
N |
600 |
| Napięcie (krótkoterminowe) |
N |
1500 |
| Crush (długoterminowe) |
N / 10cm |
300 |
| Crush (krótkoterminowe) |
N / 10cm |
1000 |
| Min.Promień gięcia (dynamiczny) |
mm |
20D |
| Min.Promień gięcia (statyczny) |
mm |
10D |
| Temperatura instalacji |
℃ |
-20 ~ + 60 |
| temperatura robocza |
℃ |
-40 ~ + 70 |
| Temperatura przechowywania |
℃ |
-40 ~ + 70 |
Parametr techniczny
| Liczba włókien |
Średnica kabla (mm) |
Waga kabla (kg / km) |
Wytrzymałość na rozciąganie
Długi krótki
Termin (N)
|
Odporność na zgniatanie
Długi krótki
Termin (N / 100mm)
|
Pochylenie się
Promień statyczny / dynamiczny
(mm)
|
| 2 ~ 12 |
10.6 |
124 |
1000/3000 |
1000/3000 |
10D / 20D |
| 14 ~ 24 |
12,0 |
147 |
1000/3000 |
1000/3000 |
10D / 20D |
| Charakterystyka transmisji |
| |
G.652 |
G.655 |
50 / 125μm |
62,5 / 125 μm |
|
Maksymalne tłumienie
(dB / km) (+ 20 ℃)
|
850 nm |
|
|
3.0 |
3.3 |
| 1300 nm |
|
|
1.0 |
1.0 |
| 1310 nm |
0.36 |
0,4 |
|
|
| 1550 nm |
0,24 |
0,23 |
|
|
| Długość fali odcięcia kabla (nm) |
≤1260 |
≤1450 |
|
|
Pakowanie i wysyłka
| Rodzaj kabla |
Długość bębna (KM) |
Rozmiar bębna / kartonu (cm) |
Waga brutto / CTN (kg) |
KM / 20 stóp |
| GYXTW 2 ~ 12F |
2 |
70 * 70 * 60 |
160 |
144 |
