Szczegóły Produktu:
|
Numer modelu:: | ADSS-250M | Rozciąganie instalacji:: | 25kn |
---|---|---|---|
Podanie:: | Antenowy | Liczba włókien:: | 2-288 rdzeni |
aranżacja (rok):: | 2) | Materiał kurtki:: | Czarny polietylen (PE) |
członek siły:: | Tworzywo sztuczne wzmocnione włóknem szklanym (FRP) | Liczba przewodników:: | ≥ 10 |
High Light: | Kabel światłowodowy o rozpiętości 250 m,kabel światłowodowy z podwójną osłoną,kabel światłowodowy ADSS |

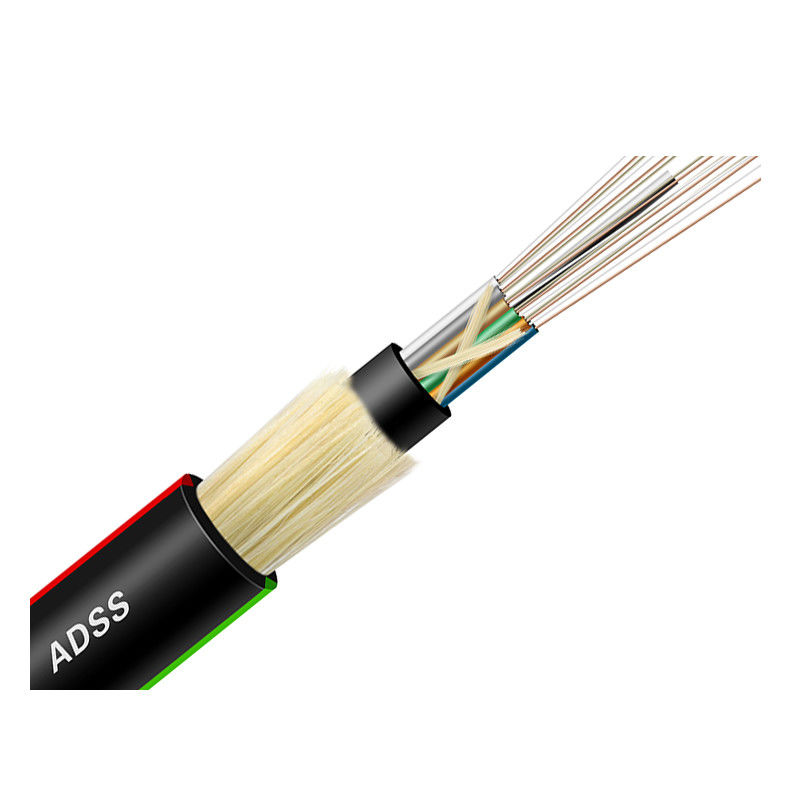

Kabel ADSS (All-Dielectric Self-Supporting) jest idealny do instalacji w środowiskach dystrybucyjnych i transmisyjnych, nawet gdy wymagane są instalacje pod napięciem.
Może być zainstalowany bez odłączania zasilania.
Doskonała wydajność.Maksymalna indukcyjność w punkcie pracy płaszcza AT może osiągnąć 25kV.
Niewielka waga i mała średnica zmniejszają obciążenie powodowane przez lód i wiatr oraz obciążenie wież i wsporników.
Duże rozpiętości, a największa rozpiętość to ponad 200m.
Dobra wydajność w zakresie wytrzymałości na rozciąganie i temperatury.
Projektowana żywotność wynosi ponad 30 lat.
Aplikacje
Antenowy
Struktura i specyfikacje techniczne ADSS-SJ (50–150 mln)
Nr ref.Zewnętrzny Średnica (mm) |
Nr ref.Waga (kg / km) |
Rec.Dzienna maks. (kN) |
Dopuszczalne maks Napięcie robocze (kN) |
Złamać siła (kN) |
siła Członek CSA (mm2) |
Moduł (kN / mm2) |
Ciepło Ekspansja Współczynnik (x10- 6/ K) |
Odpowiednia rozpiętość (Standard NESC, m) |
||||
Kurtka PE | Kurtka AT | ZA | b | do | re | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Struktura i specyfikacje techniczne ADSS-DJ (50–750 mln)
Nr ref.Zewnętrzny Średnica (mm) |
Nr ref.Waga (kg / km) |
Rec.Dzienna maks. (kN) |
Dopuszczalne maks Napięcie robocze (kN) |
Złamać siła (kN) |
siła Członek CSA (mm2) |
Moduł (kN / mm2) |
Ciepło Ekspansja Współczynnik (x10- 6/ K) |
Odpowiednia rozpiętość (Standard NESC, m) |
||||
Kurtka PE | Kurtka AT | ZA | b | do | re | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13,0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18,0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
Uwaga: W tabeli wymieniono tylko część kabli ADSS.Kable ADSS z innymi rozpiętościami można uzyskać bezpośrednio w firmie EFON.
Specyfikacje w tabeli podano pod warunkiem braku różnicy wysokości i zwisu montażowego 1%.
Liczba włókien wynosi od 2 do 72. Identyfikacja włókien jest zgodna z normą krajową.
Ten arkusz danych może być jedynie odniesieniem, ale nie uzupełnieniem umowy.Prosimy o kontakt z naszymi handlowcami w celu uzyskania bardziej szczegółowych informacji.
